其他L型标准型皮托管 毕托管PTL

L型标准型皮托管 毕托管

L型标准型皮托管 毕托管，又名“空速管”、“风速管”、“毕托管”，英文是Pitot tube。L型皮托管是测量气流总压和静压以确定气流速度的一种管状装置，由H.皮托发明而得名。皮托管可以同时测量总压、静压和压差，根据测量结果运用【伯努利方程】我们还可以得出气体的流速和流量。供应：L型皮托管，S型皮托管，笛型皮托管，矿用皮托管和微压计等皮托管压力仪表，并提供定制服务。

技术参数:

一、皮托管用途：
广泛应用于科研、生产、教学、环境保护以及净化室、矿井通风、能源管理部门。测量管道风速、炉窑烟道内的气流速度,经过换算来确定流量。也可测量管道内的液体速度。用皮托管测定流速和流量，使用方便，快捷，准确度高是一种经典测量方法。
二、皮托管规格参数：

型毕托管系数：0.99~1.01之间，S型皮托管在0.81～0.86之间
2.测量介质：空气流速3-40m/s；水流速≤25m/s
3.等级：1.0级、2.5级、5.0级
4.托柄长度：0.1-5米 直径0.3-14mm
5.皮托管材质：304不锈钢
6.使用环境：温度-20～600℃（可定制1100℃不锈钢皮托管）
三、结构
标准皮托管用两根不同内径管子同心套接而成，内管通直端尾接头是全压管，外管通侧接头是静压管.

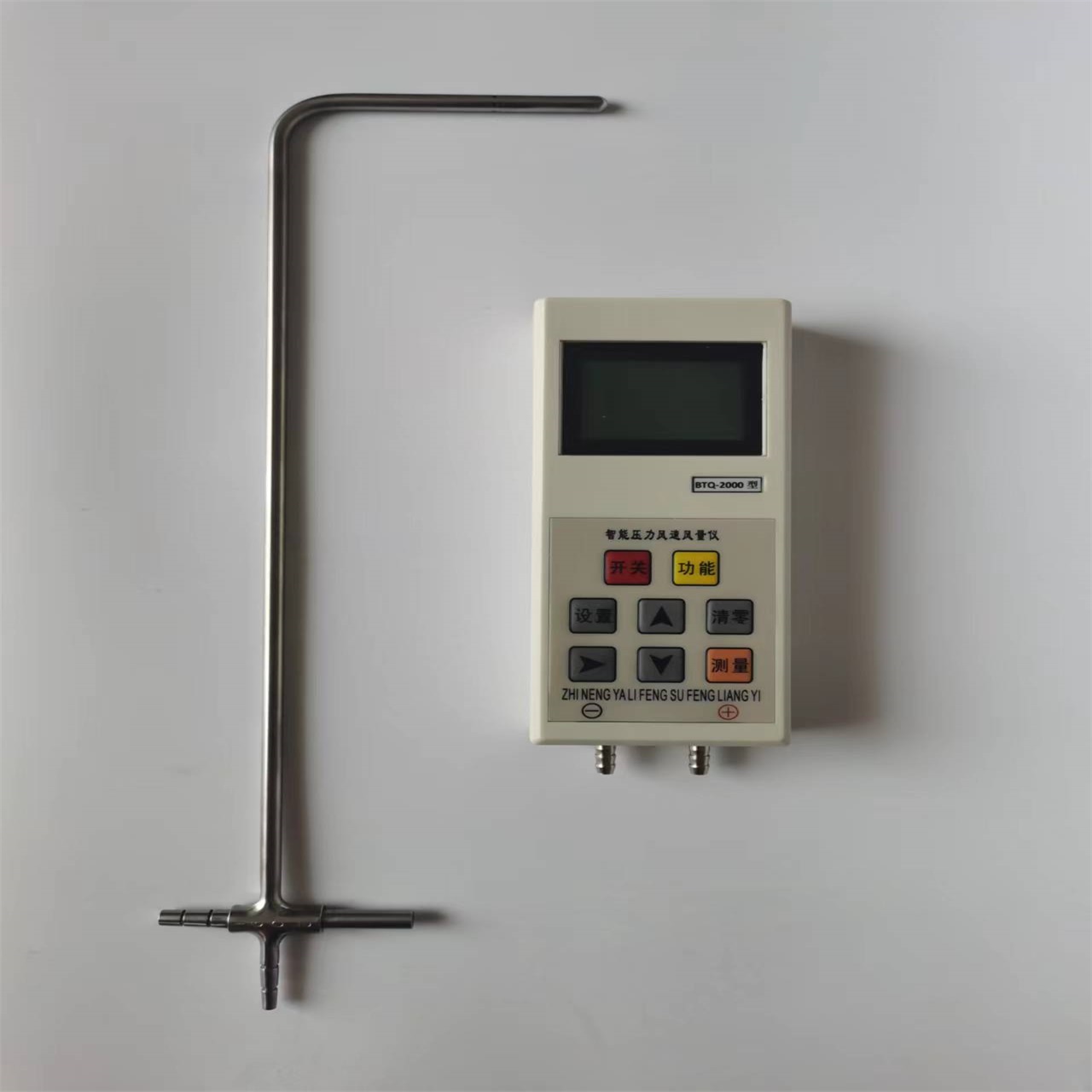

L型皮托管是用两根不同直径不锈钢管子同心套接而成，内管通直端尾街头时全压管，外管通侧接头静压管。指向杆和测杆头部方向*，使用时可确定方向，使测头对准来流方向。
S型皮托管用二支同径管焊接而成，面对气流为全压端，背对气流为静压端，并在接头处标有系数号及静压接头标记号，使用时不能接错。侧面指向杆与测头方向*，使用时可确定方向，保证测头对准来流方向。
四、使用方法：
1.要正确选择测量点断面，确保测点在气流流动平稳的直管段。为此，测量断面离来流方向的弯头、阀门、变径异形管等局部构件要大于4倍管道直径。离下游方向的局部弯头、变径结构应大于2倍管道直径。
2.皮托管测量的直径规格选择原则是与被测管道直径比，不大于0.02.以免产生干扰，使误差增大。测量时不要让皮托管靠近管壁。L型标准皮托管测量时应 当将全压孔对准气流方向，以指向杆指示，静压在气流的垂直方向上。测量点插入孔应避免漏风，可防止该断面上气流干扰。用皮托管只能测得管道断面上某一点的 流速，但计算流量时要用平均流速，由于断面流量分布不均匀，因此该断面上应多测几点，以求取平均值。测点按烟道（管道）测量法规定，按“对数一线性”法划 分，也可按常用的等分面积来划分。
3.每根皮托管静压接头处敲有标记号。标定系数及鉴定单应长期保存，以供计算。
4.配上本公司的数字压力计，智能压力风速计或智能压力风量计。可直读风压、风速、风量。
5.特别推荐中文智能压力风量仪中文液晶显示、全中文菜单式操作可输入皮脱管系数、空气密度、风口面积。压力、风速、风量值直读。
五、保养：
1.使用中可能造成管子弯曲。在使用前检查一次，明显挠曲预先校直，锥头损伤则不能再使 用。
2.有含尘管道中使用后，管内可能有积尘或水汽。应在使用后用吹气方法吹净后盛盒。或在 使用前测试一下畅通性。使用后及时清洁内外管，以保证长期良好状态。
3.小静压孔经常检查，勿使杂质堵塞小孔，造成压力不通。
4.标准皮托管检定周期为五年。
