TPF温压流一体化皮托管探头

TPF温压流一体化皮托管探头适用于测量蒸汽﹑液体﹑空气﹑煤气等介质管速，尤其适合大口径风管风速测量，具有原理可靠﹑结构简单﹑成本低等特点，是工业锅炉燃气排放在线监测系统理想的流量检测配套仪表。

技术参数:

流速测量采用皮托管法流速计测量，皮托管流速计主要由“X”型皮托管
检测探头﹑取压管保护套管﹑流速变送器等部件构成。测量时将皮托管流
速计探头插入管路中，并使全压和静压探头中心轴线处于过流断面中心且
与流线方向一致，全压探头测孔正面应对来流，检测流体总压，并将其传
递给流速变送器；同时静压探头测孔检测静压也将其传递给流速变送器，
变送器读取动﹑静压差值并将其转换成相应的流速比例电流（4-20）mA

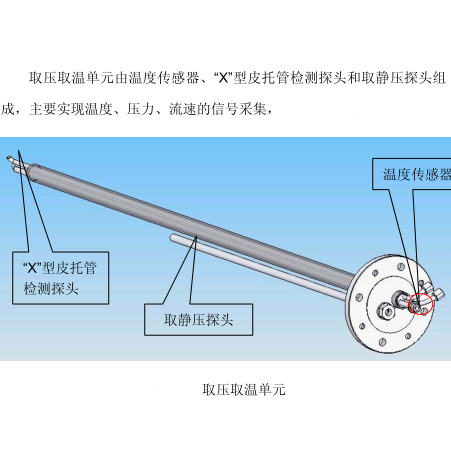

输出。取压取温单元由温度传感器、“X”型皮托管检测探头和取静压探头组
成，主要实现温度、压力、流速的信号采集。

• 可实时测量烟气的流速、动压、静压和温度，通过模拟信号4~20mA输出
• 测量精度高，可靠性好，可长期连续工作
• 可快速拆卸的一体式结构，便于包装、运输和搬运
• 安装和接线 便捷，维护量低
• 体积小，结构紧凑，需要的安装空间小
• 采用进口高精度高稳定性微压传感器
• 可选分体式显示控制单元，设置速度场系数
• 316L不锈钢材质，喷氟处理，耐酸碱锈蚀较强

☆ 规格：插入长度：200；400；600；1000；1500；2000可选，或定制长度

☆ 可测风速范围：0～40m/s到0～80m/s
☆精度：≤±1%FS
☆校验频率；12个月
☆电源：变送器 24VDC ；电磁阀 220VAC（选装）
☆工作环境： 温度（-40～80）℃；相对湿度≤100%
☆介质温度： （0～400）℃
☆压力：﹢10~-10kpa
☆零点漂移：≤±0.1%FS
☆漂移：≤±2%FS
